Die Bezeichnung einer Wendeschneidplatte liest sich wie ein Geheimcode: CNMG 120408, WNMG 080404, CCMT 060204. Hinter dieser Buchstaben-Zahlen-Folge steckt die komplette DNA der Platte – Form, Freiwinkel, Größe und Eckenradius. Wer den Code lesen kann, wählt die richtige Wendeschneidplatte gezielt aus, statt im Katalog zu raten oder einfach die nachzukaufen, die zufällig im Magazin lag.
Hier lernst du, wie die ISO-Bezeichnung aufgebaut ist, was die Plattenformen und Sorten bedeuten und worauf es bei der Auswahl in der Praxis ankommt.
Das Wichtigste auf einen Blick
- Die ISO-Bezeichnung verschlüsselt Form, Freiwinkel, Toleranz, Größe, Dicke und Eckenradius der Platte.
- Die Plattenform (erster Buchstabe) ist ein Kompromiss zwischen Stabilität und Zugänglichkeit.
- Die ISO-Anwendungsgruppe (P, M, K, N, S, H) ordnet die Sorte dem Werkstoff zu – farblich codiert.
- Der Eckenradius beeinflusst Stabilität und Oberfläche zugleich und gehört zu den wichtigsten Auswahlkriterien.
Die ISO-Bezeichnung entschlüsseln
Die Bezeichnung folgt der Norm ISO 1832. Jede Stelle steht für ein Merkmal. Am Beispiel CNMG 120408:
| Stelle | Bedeutung | Beispiel CNMG 120408 |
|---|---|---|
| 1 – C | Plattenform | C = Rhombus 80° |
| 2 – N | Freiwinkel | N = 0° (negativ) |
| 3 – M | Toleranzklasse | M = mittlere Toleranz |
| 4 – G | Bauart / Spanleitstufe | G = mit Loch und Spanbrecher |
| 5 – 12 | Schneidkantenlänge | 12 mm |
| 6 – 04 | Plattendicke | 4,76 mm |
| 7 – 08 | Eckenradius | 0,8 mm |
Mit diesem Schlüssel lässt sich jede Platte einordnen – und du erkennst sofort, ob eine Alternative wirklich passt oder nur ähnlich aussieht.

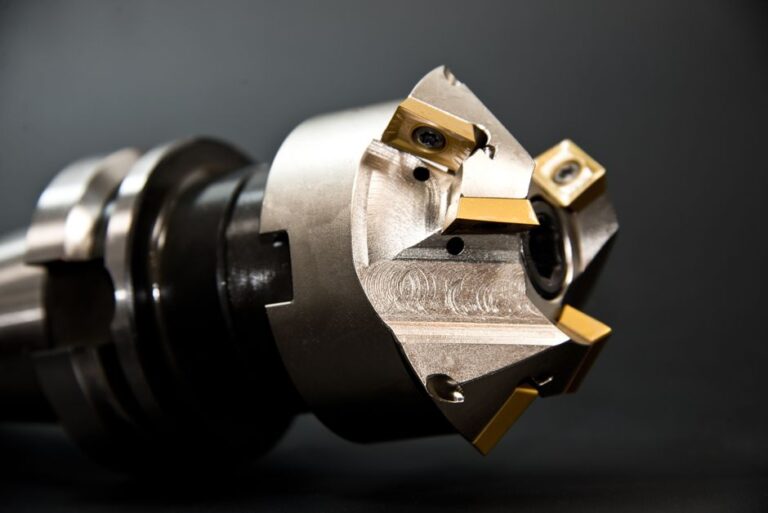

Plattenform: Stabilität gegen Zugänglichkeit
Der erste Buchstabe beschreibt die Grundform. Dahinter steckt immer derselbe Zielkonflikt: Ein großer Eckenwinkel macht die Platte stabil, ein kleiner macht sie zugänglich für enge Konturen.
| Form | Geometrie | Charakter |
|---|---|---|
| R | rund | sehr stabil, hohe Vorschübe, Kopierfräsen |
| S | quadratisch (90°) | stabil, viele nutzbare Schneidkanten |
| C | Rhombus 80° | Allrounder fürs Drehen, längs und plan |
| W | Trigon 80° | stabil, drei Schneidkanten |
| T | Dreieck 60° | gut zugänglich, weniger stabil |
| D | Rhombus 55° | für Konturen und Kopierarbeiten |
| V | Rhombus 35° | sehr spitz, enge Konturen, am wenigsten stabil |
Die ISO-Anwendungsgruppen nach Werkstoff
Welche Sorte – also welcher Hartmetall- und Beschichtungsaufbau – passt, richtet sich nach dem Werkstoff. Die ISO teilt das in sechs farbcodierte Gruppen ein:
| Gruppe | Farbe | Werkstoff |
|---|---|---|
| P | blau | Stahl (unlegiert bis legiert) |
| M | gelb | nichtrostender Stahl (V2A/V4A) |
| K | rot | Guss (GG, GGG) |
| N | grün | Nichteisenmetalle, Aluminium |
| S | braun | Superlegierungen, Titan |
| H | grau | gehärtete Werkstoffe |
Greifst du zur falschen Gruppe, leidet die Standzeit – eine P-Sorte im Edelstahl etwa verschleißt deutlich schneller als die passende M-Sorte. Ob das Grundwerkzeug aus dem richtigen Schneidstoff besteht, klärt der Beitrag zu Hartmetall vs. HSS.
Eckenradius und Geometrie in der Praxis
Zwei Merkmale entscheiden im Alltag besonders oft über Erfolg oder Ausschuss. Der Eckenradius ist ein Kompromiss: Ein großer Radius stabilisiert die Schneidecke und erlaubt höhere Vorschübe, ein kleiner Radius ermöglicht feine Konturen und scharfe Ecken. Gleichzeitig glättet ein größerer Radius bei gleichem Vorschub die Oberfläche – der Zusammenhang ist im Beitrag zur Oberflächenrauheit Ra und Rz erklärt.
Die Spanleitstufe (oft als Zusatz wie -PF, -PM oder -PR angegeben) steuert die Spanbildung. Grob gilt: PF für Schlichten mit kleinen Spänen, PM als Allrounder, PR fürs Schruppen mit großem Spanvolumen. Die passende Geometrie sorgt für kurze, kontrollierte Späne statt langer Bänder, die sich um das Werkzeug wickeln.
Fazit
Die Bezeichnung einer Wendeschneidplatte ist kein Geheimcode, sondern ein logisches System: Form, Freiwinkel, Toleranz, Größe und Eckenradius lassen sich Stelle für Stelle ablesen. Wer dazu die ISO-Anwendungsgruppe zum Werkstoff und die passende Geometrie zur Bearbeitung wählt, trifft die Platte sicher – statt teure Standzeit zu verschenken. Im Zweifel hilft der Werkzeugkatalog mit konkreten Empfehlungen, doch die Grundlogik solltest du im Kopf haben.
Häufige Fragen zu Wendeschneidplatten
Was bedeuten die Buchstaben auf der Wendeschneidplatte?
Sie folgen der ISO 1832: Der erste Buchstabe steht für die Plattenform, der zweite für den Freiwinkel, der dritte für die Toleranzklasse, der vierte für die Bauart. Danach folgen Zahlen für Schneidkantenlänge, Dicke und Eckenradius.
Welche Plattenform ist die richtige?
Das hängt vom Zielkonflikt zwischen Stabilität und Zugänglichkeit ab. Runde und quadratische Platten sind stabil und langlebig, spitze Formen wie V oder T kommen besser in enge Konturen, sind dafür aber empfindlicher.
Was sagt die Farbe der Verpackung aus?
Die Farbe steht für die ISO-Anwendungsgruppe und damit für den Werkstoffbereich: blau für Stahl (P), gelb für Edelstahl (M), rot für Guss (K), grün für Nichteisenmetalle (N), braun für Superlegierungen (S) und grau für gehärtete Werkstoffe (H).
Welchen Eckenradius soll ich wählen?
Ein größerer Eckenradius stabilisiert die Schneide und glättet die Oberfläche bei höherem Vorschub, ein kleinerer erlaubt feine Konturen und scharfe Ecken. Für das Schlichten wählt man tendenziell den Radius passend zum geforderten Oberflächenwert.
