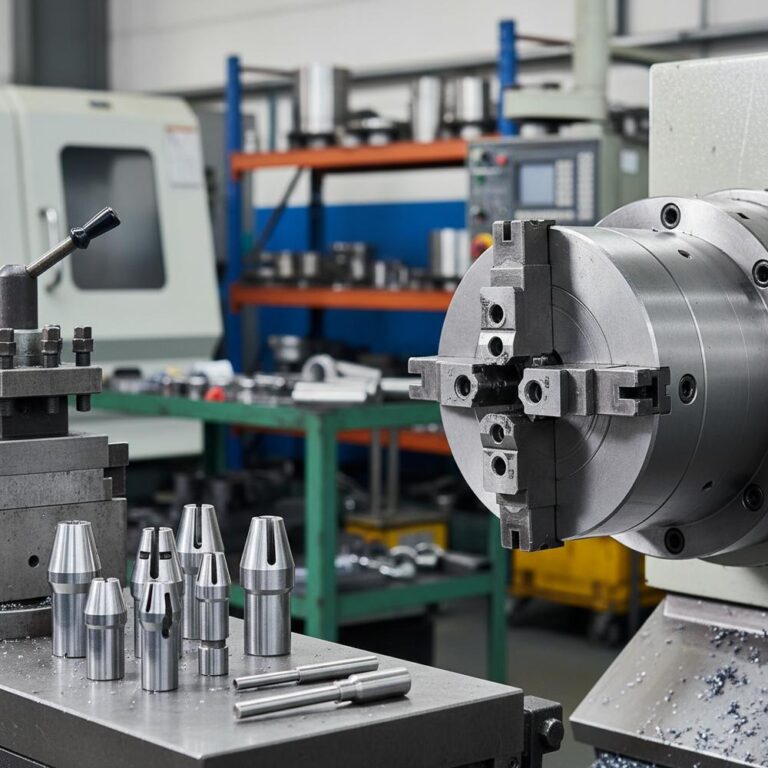

Spannzangen vs. Backenfutter

Das Spannmittel ist oft das unterschätzte Glied in der Prozesskette: Die modernste CNC-Drehmaschine und hochpräzise Werkzeuge nützen wenig, wenn die Schnittstelle zum Werkstück Instabilität zulässt oder Rüstzeiten die Produktivität auffressen. Die Wahl zwischen Spannzange und Backenfutter ist dabei keine Geschmacksfrage, sondern eine strategische Entscheidung, die direkt die Bauteilqualität, die maximalen Schnittdaten und die Flexibilität der Fertigungslinie beeinflusst. Während das klassische Dreibackenfutter als der „Allrounder“ gilt, dominiert die Spannzange überall dort, wo Drehzahl, Oberflächengüte und Stangenbearbeitung im Fokus stehen. Wer die physikalischen Grenzen und wirtschaftlichen Auswirkungen beider Systeme versteht, kann Fehlkäufe vermeiden und Zykluszeiten signifikant senken.

Physik der Kraftübertragung und Bauteilverformung

Der fundamentale Unterschied zwischen beiden Systemen liegt in der Art und Weise, wie die Haltekraft in das Werkstück eingeleitet wird. Ein Dreibackenfutter übt radiale Kräfte an drei diskreten Punkten (oder Sektoren) aus. Dies erzeugt extrem hohe lokale Flächenpressungen, die bei massiven Rohlingen für sicheren Halt sorgen und eine hohe Zerspanungsleistung beim Schruppen ermöglichen. Sobald jedoch dünnwandige Ringe, Rohre oder empfindliche Materialien bearbeitet werden, führt diese Punktbelastung unweigerlich zur Polygonbildung: Das Bauteil wird dreieckig verformt, was nach dem Ausspannen zu Rundheitsfehlern führt, die oft fälschlicherweise der Maschinengeometrie angelastet werden.

Im Gegensatz dazu umschließt die Spannzange das Werkstück über den gesamten Umfang nahezu lückenlos. Die Spannkraft wird homogen auf die Mantelfläche verteilt, was die Flächenpressung pro Quadratmillimeter senkt, ohne die Gesamthaltekraft signifikant zu reduzieren. Diese Geometrie verhindert wirkungsvoll die elastische Deformation des Werkstücks während der Bearbeitung. Fertigungsleiter, die mit hohen Ausschussquoten bei dünnwandigen Teilen kämpfen, finden hier oft den entscheidenden Hebel zur Qualitätssteigerung, doch die Physik der Spannzange bringt Einschränkungen bei den Rohteiltoleranzen mit sich.

Toleranzmanagement bei Rohteilen

Ein Backenfutter verzeiht Ungenauigkeiten beim Ausgangsmaterial. Durch den großen Hub der Backen können problemlos warmgewalzte Stangen mit Zunder, Gussteile mit Formschrägen oder Rohmaterialien mit erheblichen Durchmesserschwankungen sicher gespannt werden. Das Futter passt sich dem Ist-Maß des Rohlings an, ohne dass der Maschinenbediener manuell eingreifen oder das Spannmittel justieren muss. Diese Eigenschaft macht das Backenfutter unverzichtbar in der Einzelteilfertigung oder im Reparaturbereich, wo Materialqualität und Abmessungen stark variieren.

Spannzangen hingegen funktionieren nur in einem sehr engen Toleranzfenster optimal. Eine Standard-Spannzange deckt typischerweise nur einen Bereich von wenigen Zehntelmillimetern ab (oft -0,5 mm bis Nennmaß). Ist das Rohteil größer als der Nennnurchmesser, lässt es sich nicht einführen; ist es deutlich kleiner, greift die Zange nur punktuell an den Kanten der Segmente („Kantenträger“), was die Rundlaufgenauigkeit ruiniert und die Zange beschädigen kann. Für Betriebe bedeutet dies, dass bei der Umstellung auf Spannzangen auch die Qualität des Vormaterials (z. B. gezogenes vs. gewalztes Material) neu bewertet werden muss, was direkte Auswirkungen auf die Materialbeschaffungskosten hat.

Drehzahldynamik und Fliehkraftverhalten

In der Hochleistungszerspanung begrenzen oft nicht die Werkzeuge, sondern die Spannmittel die maximal nutzbare Drehzahl. Backenfutter besitzen eine erhebliche Eigenmasse, und die Backen selbst unterliegen bei Rotation der Fliehkraft. Je höher die Drehzahl, desto stärker streben die Backen nach außen. Dies reduziert die effektive Spannkraft am Werkstück drastisch – bei hohen Drehzahlen kann die verbleibende Haltekraft auf unter 50 Prozent des statischen Wertes sinken. Um das Werkstück nicht zu verlieren, müssen Anwender die statische Spannkraft erhöhen, was wiederum das Risiko der Bauteilverformung im Stillstand steigert.

Spannzangen sind hier konstruktiv im Vorteil. Sie sind leichter, kompakter und weisen eine geringere Massenträgheit auf. Zwar wirken auch hier Fliehkräfte, doch aufgrund der geringeren Masse der Spannsegmente und der Bauart (besonders bei Zugspannzangen, die in den Konus gezogen werden) ist der Spannkraftverlust bei hohen Drehzahlen vernachlässigbar. Dies erlaubt deutlich höhere Schnittgeschwindigkeiten, was direkt in kürzeren Zykluszeiten resultiert. Zudem schont die geringere Masse die Spindellager der Werkzeugmaschine, was langfristig die Instandhaltungskosten senkt und die Lebensdauer der Hauptspindel verlängert.

Zugänglichkeit und Werkzeuginterferenzen

Die Baugröße des Spannmittels bestimmt maßgeblich, wie nah Werkzeuge an das Werkstück und die Spindel herangefahren werden können. Backenfutter bauen konstruktionsbedingt groß auf. Die weit herausstehenden Backen bilden eine signifikante Störkontur, die den Einsatz kurzer, stabiler Werkzeuge oft verhindert. Besonders bei der Bearbeitung kleiner Werkstücke oder bei der Nutzung von angetriebenen Werkzeugen auf dem Revolver besteht Kollisionsgefahr. Oft müssen Werkzeuge weit auskragen, um das Futter nicht zu berühren, was zu Vibrationen, schlechteren Oberflächen und reduziertem Standweg der Schneidplatten führt.

Spannzangenfutter punkten durch ihre schlanke Bauweise („Spitznase“). Der Durchmesser des Futters ist oft kaum größer als das Werkstück selbst, was eine hervorragende Zugänglichkeit ermöglicht. Werkzeuge können extrem kurz gespannt werden, was die Prozessstabilität erhöht. Dies ist besonders bei der Komplettbearbeitung auf Dreh-Fräs-Zentren oder Langdrehautomaten von Vorteil, wo der Arbeitsraum begrenzt ist und viele Werkzeuge simultan agieren. Die verbesserte Zugänglichkeit erlaubt oft erst die wirtschaftliche Fertigung komplexer Kleinteile in einer Aufspannung.

Szenario-Check: Wann welches System gewinnt

• Szenario A – Der Lohnfertiger (High Mix / Low Volume): Der Betrieb fertigt Einzelteile und Kleinserien, oft aus gesägten Rohlingen mit variierenden Durchmessern (20 mm bis 150 mm). Hier ist das Backenfutter gesetzt. Der Rüstaufwand für den Wechsel von Spannzangen bei jedem neuen Durchmesser wäre unwirtschaftlich, und die Toleranz gegenüber ungenauen Rohlingen ist zwingend erforderlich.
• Szenario B – Der Serienproduzent (Low Mix / High Volume): Ein Automobilzulieferer dreht Wellen aus gezogenem Stangenmaterial (Ø 12 mm h9) in Losgrößen von 10.000 Stück. Taktzeit ist alles. Hier gewinnt die Spannzange. Die hohen Drehzahlen reduzieren die Hauptzeit, der schnelle Stangenwechsel ist prozesssicher, und die Oberflächen bleiben makellos.

Diese Szenarien verdeutlichen, dass die Entscheidung selten rein technisch, sondern meist logistisch getrieben ist. Dennoch gibt es technische Lösungen, die versuchen, die Lücke zu schließen, etwa Backenfutter mit Schnellwechselsystemen oder Spannzangenfutter, die auf bestehende Futterflansche adaptiert werden können.

Rüstzeiten und Umrüstflexibilität

Der Wechsel von einem Spanndurchmesser auf den nächsten ist ein kritischer Kostenfaktor, besonders bei sinkenden Losgrößen. Klassische Backenfutter erfordern beim Umrüsten oft das Abdrehen weicher Backen, um die nötige Rundlaufgenauigkeit wiederherzustellen – ein Prozess, der schnell 15 bis 30 Minuten Maschinenstillstand verursacht. Zwar gibt es Keilstangen-Futter mit Backenschnellwechsel, doch die Grundproblematik der Backenanpassung bleibt bestehen. Der Rüstprozess ist zudem fehleranfällig, wenn Backen nicht korrekt nummeriert oder positioniert werden.

Moderne Spannzangensysteme (insbesondere solche mit vulkanisierten Segmenten oder Schnellwechsel-Adaptern) erlauben den Wechsel der Spanngröße in unter einer Minute. Da die Genauigkeit im Grundkörper und im Spannkopf fest definiert ist, entfällt das Ausdrehen. Das System bietet eine „Wiederholgenauigkeit ab Werk“. Dies macht Spannzangen paradoxerweise auch für kleinere Losgrößen attraktiv, sofern sich die Teile innerhalb eines gewissen Durchmesserbereichs bewegen und das Rohmaterial die engeren Toleranzen einhält. Die Entscheidung hängt also davon ab, wie oft und wie stark sich die Werkstückgeometrie ändert.

Eignung für Stangenlader und Automatisierung

Wer von der Stange fertigt, kommt an der Spannzange kaum vorbei. Beim Vorschub des Materials durch die Spindel bietet die Spannzange entscheidende Vorteile: Das Öffnen und Schließen erfolgt mit minimalem Hub (oft < 1 mm), was extrem schnelle Wechselzeiten ermöglicht. Zudem zentriert die Zange das nachschiebende Material sofort, was Verhakungen vermeidet. Backenfutter benötigen einen wesentlich größeren Hub zum Öffnen, was Zeit kostet, und die Backen können beim Materialvorschub stören oder am Stangenende hängen bleiben.

Ein weiterer Aspekt der Automatisierung ist die sogenannte „Pull-Back“-Bewegung (Axialzug). Klassische Zugspannzangen ziehen das Werkstück beim Schließen leicht gegen einen internen Anschlag. Dies ist ideal für Einlegearbeiten per Roboter, da das Teil aktiv auf Plananlage gezogen wird und somit die Längenmaßhaltigkeit sicherstellt. Bei der Stangenbearbeitung ist dieser Effekt jedoch oft unerwünscht, da er die Position der Stange verändern kann. Hier kommen Druckspannzangen oder „Dead-Length“-Systeme zum Einsatz, bei denen die Zange axial fixiert ist und nur die Hülse bewegt wird. Die Wahl des richtigen Spannzangen-Typs ist daher essenziell für die Prozesssicherheit in automatisierten Zellen.

Verschleißbilder und Instandhaltungsrealität

Im rauen Fertigungsalltag verhalten sich beide Systeme unterschiedlich bezüglich Verschleiß und Wartung. Backenfutter sind offene Systeme. Späne und Kühlschmierstoff dringen in die Mechanik ein, waschen das Fett aus und erhöhen die Reibung. Ohne regelmäßiges Abschmieren (was oft vergessen wird) sinkt die Spannkraft drastisch, während der Bediener sich in falscher Sicherheit wiegt. Ein „Fresser“ in der Planspirale oder den Keilstangen führt oft zum Totalausfall. Die Wartung ist aufwendig, da das Futter oft zerlegt werden muss.

Spannzangen, insbesondere gummierte Ausführungen, sind weitgehend gegen das Eindringen von Spänen versiegelt. Der Verschleiß konzentriert sich meist auf die Spannflächen der Zange selbst, die als Verschleißteil einfach getauscht werden kann. Der Grundkörper (das Futter) unterliegt kaum Reibung. Allerdings reagieren Spannzangen empfindlich auf Schmutz zwischen Konus und Zange. Ein einziges Span-Partikel an dieser Stelle ruiniert den Rundlauf sofort. Sauberkeit beim Wechsel ist hier keine Option, sondern Pflicht. Die Instandhaltung ist bei Spannzangen generell einfacher und schneller durchführbar, setzt aber eine höhere Disziplin bei der Sauberkeit während des Rüstvorgangs voraus.

Gefahr der Oberflächenbeschädigung

Die Qualität der Oberfläche am Spannpunkt ist oft ausschlaggebend, wenn bereits bearbeitete Teile für eine zweite Operation („Op 2“) gespannt werden müssen. Backenfutter hinterlassen aufgrund der hohen Punktlasten fast immer sichtbare Abdrücke, selbst wenn weiche Backen verwendet werden. Um dies zu vermeiden, müssen aufwendige Sonderbacken (z. B. aus Aluminium oder Kunststoff) gefertigt werden, die den Durchmesser präzise umschließen – im Grunde versucht man hier, die Eigenschaften einer Spannzange mit einem Backenfutter zu simulieren.

Spannzangen sind von Natur aus oberflächenschonend. Durch die glatten Spannflächen und die gleichmäßige Druckverteilung bleiben auch empfindliche Oberflächen intakt. Für besonders kritische Teile gibt es Zangen mit Kunststoffeinsätzen oder glatten Bohrungen ohne Riffelung. Werden Teile auf der Gegenspindel abgegriffen, ist die Spannzange fast immer das Mittel der Wahl, um die in der ersten Operation erzeugte Oberfläche nicht wieder zu zerstören. Dies eliminiert Nacharbeitsoperationen wie Polieren oder Schleifen, die nur nötig wären, um Spannmarken zu entfernen.

Praxis-Check: Risikopunkte bei der Einführung

• Der „Universal“-Irrtum: Der Versuch, ein einziges Spannzangenfutter für den gesamten Durchmesserbereich einer Maschine (z. B. 5 mm bis 80 mm) zu nutzen, scheitert oft. Große Zangenköpfe sind bei kleinen Teilen im Weg; kleine Köpfe können große Teile nicht spannen. Oft sind zwei Futtergrößen nötig.
• Schmierstoff-Falle: Einige vulkanisierte Spannköpfe reagieren chemisch auf aggressive Bestandteile in bestimmten Kühlschmierstoffen (Aufquellen des Gummis). Die Kompatibilität muss vorab mit dem Lieferanten geklärt werden.
• Mitarbeiter-Akzeptanz: Wer jahrelang Backenfutter gewohnt ist, empfindet das Handling von Spannzangen und den Umgang mit dem begrenzten Hub oft als umständlich. Schulung und Verständnis für die Qualitätsvorteile sind essenziell für den Erfolg.

Fazit: Hybride Strategien statt Systemdogma

Die Diskussion „Spannzange oder Backenfutter“ lässt sich nicht durch einen pauschalen Sieger beenden, sondern nur durch eine Analyse des Teilespektrums. Das Backenfutter bleibt der ungeschlagene Champion für Flexibilität, große Durchmesser und rohe Schrupp-Operationen an ungenauen Rohlingen. Die Spannzange ist das Präzisionsinstrument für hohe Stückzahlen, Stangenarbeit und empfindliche Bauteile. In der modernen Fertigung verschwimmen die Grenzen jedoch zunehmend.

Innovative Betriebe setzen heute oft auf modulare Systeme: Ein Grundkörper verbleibt auf der Maschine, auf den mittels Schnellwechsel-Schnittstelle wahlweise ein Spannzangenkopf oder ein Backenfutter-Modul (oft in Leichtbauweise) adaptiert wird. Dies kombiniert die Rüstgeschwindigkeit moderner Spanntechnik mit der Anwendungsbreite beider Welten. Die Investition in solche Hybridsysteme ist zwar initial höher, amortisiert sich jedoch durch die massive Reduzierung von Rüstzeiten und die Flexibilität, jeden Auftrag ohne Maschinenwechsel annehmen zu können. Die Zukunft gehört nicht dem einen oder anderen System, sondern der intelligenten Wechselstrategie zwischen beiden.
