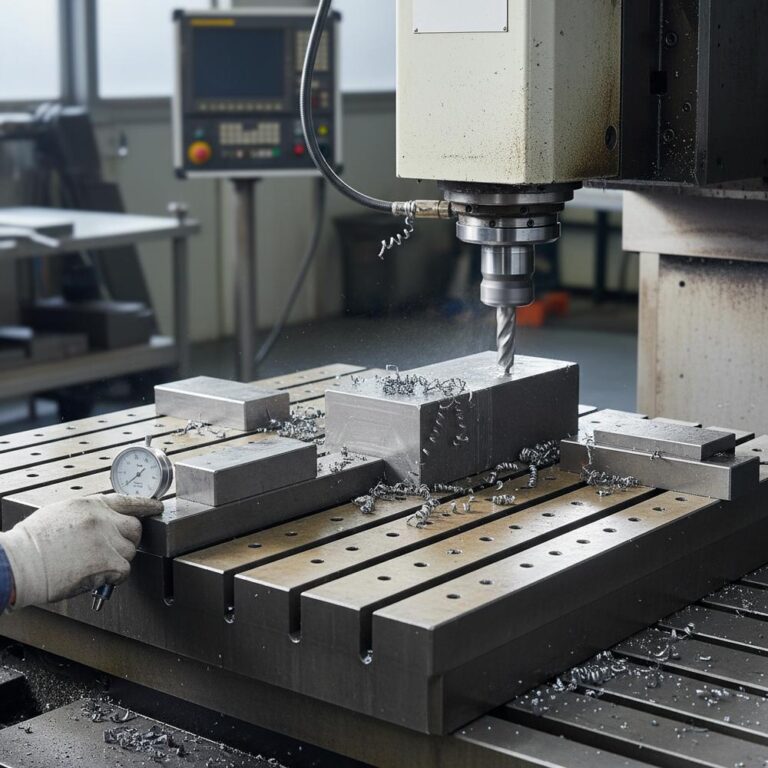

Magnetspannplatten haben die moderne Fertigungstechnik, insbesondere das Fräsen und Schleifen, grundlegend verändert. Während klassische Schraubstöcke oder Pratzen oft die Zugänglichkeit zum Werkstück einschränken, ermöglicht die Magnettechnik eine Fünf-Seiten-Bearbeitung in einer einzigen Aufspannung. Dies reduziert Rüstzeiten drastisch und eliminiert Störkanten, die Werkzeuge beschädigen könnten. Doch Magnet ist nicht gleich Magnet: Die Auswahl des falschen Systems oder Unkenntnis über physikalische Grenzen führen schnell zu vibrierenden Werkstücken, schlechten Oberflächen oder im schlimmsten Fall zum Ablösen des Bauteils während der Bearbeitung.
Das Wichtigste in Kürze
- Die Haltkraft wird maßgeblich durch die Materiallegierung, die Werkstückdicke und die Oberflächenbeschaffenheit (Luftspalt) bestimmt, nicht nur durch die Nennleistung der Platte.
- Elektro-Permanent-Systeme gelten heute als Industriestandard beim Fräsen, da sie die Sicherheit von Permanentmagneten mit der Schaltbarkeit von Elektromagneten vereinen.
- Die Polteilung (fein vs. grob) entscheidet über den Einsatzzweck: Feine Pole eignen sich für dünne Teile und Schleifarbeiten, grobe Pole für massive Blöcke und hohe Fräskräfte.
Wie funktionieren Magnetspannsysteme in der Praxis?
Im Kern basiert jede Magnetspannplatte darauf, einen magnetischen Kreis über das aufgespannte Werkstück zu schließen. Die ferromagnetische Eigenschaft des Stahls sorgt dafür, dass die Magnetfeldlinien vom Nordpol der Platte durch das Werkstück hindurch zum Südpol fließen. Durch diesen geschlossenen Fluss wird das Bauteil fest an die Plattenoberfläche gezogen. Je ungehinderter dieser Fluss stattfinden kann, desto höher ist die resultierende Haltekraft. Ist das Werkstück hingegen zu klein, zu dünn oder aus schwach magnetisierbarem Material, können sich die Feldlinien nicht vollständig sättigen, was die Fixierung instabil macht.
Der große Vorteil dieses Prinzips liegt in der gleichmäßigen Verteilung der Spannkraft über die gesamte Kontaktfläche. Anders als beim Schraubstock, der punktuell enormen Druck aufbaut und das Bauteil verformen kann, spannt der Magnet verzugsarm und flächig. Dies ist besonders bei der Bearbeitung von Plattenmaterial oder filigranen Strukturen entscheidend, um Ebenheitstoleranzen einzuhalten. Damit dieser Vorteil greift, müssen Anwender jedoch verstehen, welches technische System unter der Haube arbeitet, da sich die Bauarten in Handhabung und Sicherheit stark unterscheiden.
Welche Bauarten von Magnetplatten gibt es?
Für Anwender ist es essenziell, die drei grundlegenden Technologien zu unterscheiden, da sie direkten Einfluss auf Arbeitssicherheit und Haltekraft haben. Nicht jede Platte eignet sich für schwere Zerspanung, während andere für feine Schleifarbeiten überdimensioniert wären. Die Wahl des Systems bestimmt auch, wie flexibel Sie bei der Automatisierung sind.
- Permanent-Magnetspannplatten: Diese Systeme nutzen Dauermagnete (oft Neodym) und werden mechanisch über einen Hebel aktiviert. Sie sind unabhängig von Stromquellen, sehr sicher und kompakt, aber in der maximalen Größe und Automatisierbarkeit begrenzt.
- Elektro-Magnetspannplatten: Diese Platten benötigen dauerhaft Strom, um das Magnetfeld zu halten. Fällt der Strom aus, löst sich das Werkstück sofort, weshalb sie oft nur mit Pufferbatterien (USV) sicher sind. Zudem erzeugen sie Wärme, was die Präzision bei feinen Arbeiten beeinträchtigen kann.
- Elektro-Permanent-Magnetspannplatten (E-Perm): Der moderne Standard für Fräsmaschinen. Ein kurzer Stromimpuls aktiviert oder deaktiviert das System, doch die Haltekraft wird durch Permanentmagnete erzeugt. Das bedeutet: Kein Kabelzwang während der Bearbeitung, keine Wärmeentwicklung und absolute Sicherheit bei Stromausfall.
Wovon hängt die tatsächliche Haltkraft ab?
Viele Anwender verlassen sich blind auf die Nennkraftangaben der Hersteller, die oft Werte wie 160 N/cm² versprechen. Diese Werte werden jedoch unter Idealbedingungen mit einer massiven Stahlplatte (meist St37 oder C45) gemessen. In der Realität reduziert sich diese Kraft drastisch, wenn legierte Werkzeugstähle oder Gussmaterialien bearbeitet werden. Ein hoher Kohlenstoffgehalt oder Legierungsbestandteile wie Chrom und Nickel verschlechtern die magnetische Leitfähigkeit. Bei gehärteten Stählen kann die Haltekraft bereits um 30 bis 40 Prozent sinken, bei Gussmaterialien sogar um fast die Hälfte.
Ein weiterer oft unterschätzter Faktor ist die Werkstückdicke. Magnetfeldlinien benötigen ein gewisses Materialvolumen, um sich vollständig aufzubauen und zu schließen. Ist ein Blech zu dünn (beispielsweise unter 5 mm bei groben Polen), schießen die Feldlinien quasi durch das Material hindurch ins Leere, anstatt es festzuhalten. Die Sättigung wird nicht erreicht, und die Haltekraft bricht ein. Wer dünne Bleche auf starken Fräsmagneten bearbeiten will, muss daher oft mit Tricks arbeiten, wie etwa dem Unterlegen einer dickeren Opferplatte, die den magnetischen Rückfluss sicherstellt.
Die Polteilung: Feinpolig oder grobpolig wählen?
Die Geometrie der Magnetpole auf der Plattenoberfläche – also der Abstand und die Breite von Nord- und Südpolen – definiert das Eindringverhalten des Magnetfeldes. Eine feine Polteilung (z. B. Lamellen von 4 mm Stahl und 2 mm Messing) erzeugt ein sehr flaches, aber konzentriertes Magnetfeld an der Oberfläche. Das ist ideal für das Flachschleifen von kleinen, dünnen Teilen oder Messern, da das Feld nicht weit in den Raum greift und somit auch flache Teile sicher hält, ohne sie komplett zu durchfluten. Für schweres Schruppen ist diese Bauart jedoch meist zu schwach.
Grobe Polteilungen (z. B. 50×50 mm Schachbrettmuster) bauen hingegen ein weit ausgreifendes Magnetfeld auf. Diese Tiefenwirkung ist notwendig, um auch bei unebenen Oberflächen – etwa bei Rohteilen mit Zunder oder Walzhaut – den Luftspalt zu überbrücken und massive Kräfte für die Fräsbearbeitung zu generieren. Der Nachteil: Kleine Werkstücke finden auf einer groben Polteilung oft nicht genügend Pole, um sicher gespannt zu werden. Als Faustregel gilt, dass ein Werkstück immer mindestens vier Pole abdecken sollte, um verdrehsicher gehalten zu werden.
Sicherheitsrisiken und der Einfluss des Luftspalts
Der größte Feind der Magnetspanntechnik ist der sogenannte Luftspalt. Magnetische Haltekraft nimmt nicht linear, sondern exponentiell ab, sobald der direkte Kontakt zwischen Werkstück und Platte unterbrochen wird. Bereits ein Spalt von 0,1 mm – verursacht durch einen Grat, einen liegengebliebenen Span oder eine dicke Lackschicht – kann die Haltekraft um über 30 Prozent reduzieren. Bei 0,5 mm Luftspalt ist oft kaum noch nennenswerte Kraft vorhanden. Sauberkeit ist beim magnetischen Spannen daher keine Kosmetik, sondern ein sicherheitsrelevanter Faktor.
Ein weiteres Risiko besteht bei hohen, schmalen Bauteilen. Hier wirken die Zerspanungskräfte über einen langen Hebel auf die Standfläche. Selbst wenn die magnetische Kraft vertikal (gegen das Abheben) enorm hoch ist, kann das Bauteil durch seitlichen Schub zum Kippen gebracht werden. Um dies zu verhindern, sollten bei kritischen Geometrien immer zusätzliche starre Anschläge oder mobile Polverlängerungen eingesetzt werden. Diese erhöhen nicht nur die Prozesssicherheit, sondern ermöglichen auch das Spannen von unebenen Rohteilen, ohne das Werkstück zu verspannen.
Checkliste für den sicheren Einsatz in der Fertigung
Um Ausschuss und Unfälle zu vermeiden, sollte vor jedem Programmstart eine kurze Routineprüfung stattfinden. Gerade beim Wechsel von Personal oder Schichten schleichen sich oft Fehler in der Vorbereitung ein. Die folgende Übersicht hilft, die häufigsten Fehlerquellen systematisch auszuschließen.
- Kontaktfläche prüfen: Ist die Unterseite des Werkstücks frei von Graten, Zunderbuckeln oder Schweißperlen? Eine kurze Behandlung mit dem Abziehstein wirkt oft Wunder für die Haltekraft.
- Polabdeckung sicherstellen: Deckt das Bauteil genügend Pole ab? Bei kleinen Teilen sollten Hilfsstücke (Füllstücke) danebengelegt werden, um den magnetischen Kreis besser zu schließen.
- Materialfaktor beachten: Handelt es sich um hochlegierten Stahl oder Guss? Wenn ja, müssen die Schnittdaten (Vorschub/Schnitttiefe) eventuell reduziert werden, da die Haltekraft geringer ist als bei Baustahl.
- Kippmoment absichern: Ist das Bauteil höher als breit? Setzen Sie in diesem Fall unbedingt seitliche Anschläge oder Stiftanschläge ein, um die Querkräfte mechanisch abzufangen.
Fazit und Ausblick zur Magnetspanntechnik
Magnetspannplatten sind weit mehr als nur eine Alternative zum Schraubstock; sie sind ein Schlüsseltechnologie für effiziente, rüstzeitoptimierte Fertigungsprozesse. Wer die physikalischen Zusammenhänge von Material, Polteilung und Luftspalt versteht, kann mit moderner Elektro-Permanent-Technik Bauteile in Sekundenschnelle verzugsfrei spannen und fünfseitig bearbeiten. Die Investition in dieses Wissen und die passende Hardware amortisiert sich meist schnell durch wegfallende Umspannvorgänge.
Zukünftig wird die Bedeutung dieser Technik weiter zunehmen, da sie sich ideal in automatisierte Umgebungen integrieren lässt. Intelligente Magnetplatten, die über Sensoren die tatsächliche Haltekraft messen und an die Maschinensteuerung melden, sind bereits auf dem Vormarsch. Dies schließt die letzte Sicherheitslücke und macht den Weg frei für eine mannlose Fertigung, bei der das Spannmittel aktiv mit dem Prozess kommuniziert.
