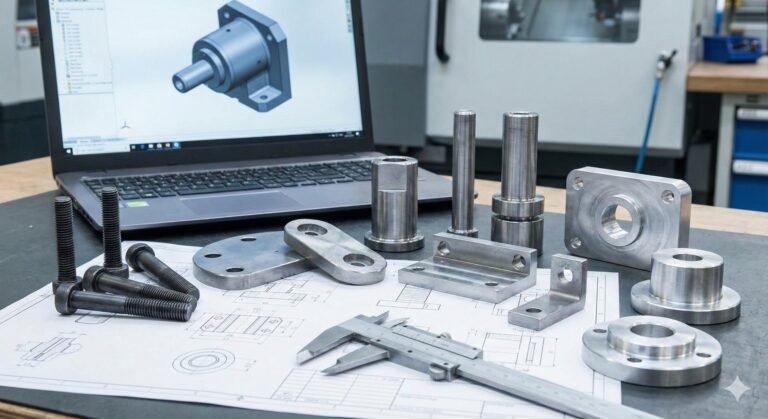

Im modernen Maschinenbau liegt der Fokus der Ingenieurskunst oft auf hochkomplexen Baugruppen: 5-Achs-Simultanfrästeile, topologieoptimierte 3D-Druck-Strukturen oder präzisionsgeschliffene Spindeln. Doch quantitative Realität in der Stückliste sieht anders aus. Sogenannte C-Teile – einfache Werkstücke aus Metall wie Distanzplatten, Lagerböcke, Bolzen, Haltewinkel oder simple Wellenadapter – machen oft bis zu 80 Prozent der verbauten Komponenten aus.
Diese Bauteile werden häufig als „Commodity“ abgetan. Die Konstruktion erfolgt routinemäßig, die Fertigung wird als trivial angesehen. Doch gerade in dieser Masse liegt ein enormer technischer und wirtschaftlicher Hebel. Ein unzureichend ausgelegtes einfaches Werkstück verursacht unnötige Zerspanungsvolumina, blockiert wertvolle Maschinenkapazitäten durch Rüstzeiten oder verschlechtert als unnötige Masse die Dynamik der gesamten Anlage. Eine professionelle Betrachtung erfordert daher technische Exzellenz in den drei Kernphasen: Konstruktion, Fertigungsprozess und operativer Einsatz.
Das Wichtigste in Kürze:
- Konstruktion: Die Anpassung an Halbzeug-Maße und die Nutzung offener Toleranzen (ISO 2768-c) minimiert das Zerspanungsvolumen.
- Fertigung: Rüstzeitoptimierung durch Nullpunktspannsysteme und Mehrfachspannung ist bei einfachen Teilen der entscheidende Kostenfaktor.
- Betrieb: Im dynamischen Einsatz bestimmen einfache Stahlteile oft das Massenträgheitsmoment und damit die Energieeffizienz der Antriebe.
1. Konstruktion und Materialwahl: Die physikalische Basis
Die Wirtschaftlichkeit eines einfachen Werkstücks wird nicht in der Werkstatt entschieden, sondern am CAD-Arbeitsplatz. Hier werden durch Geometrie und Toleranzvorgaben ca. 70 bis 80 Prozent der Kosten fixiert.
Halbzeug-Orientierung statt „Wunschmaß“
Der häufigste Kostentreiber bei einfachen prismatischen Teilen ist die Missachtung von Standard-Halbzeugen. Konstruiert ein Ingenieur eine Montageplatte mit einer Dicke von 22 mm, zwingt er die Fertigung dazu, ein 25 mm oder 30 mm starkes Rohmaterial vollflächig auf Maß zu planen. Dies erzeugt nicht nur unnötige Maschinenlaufzeit, sondern löst auch Eigenspannungen im Material, was zu Verzug führen kann.
Die Lösung ist das „Design to Stock“: Maße sollten so gewählt werden, dass die Walzhaut oder die gezogene Oberfläche des Halbzeugs (z.B. Flachstahl 20×50 mm) als Funktionsfläche genutzt werden kann, ohne dass eine spanende Bearbeitung notwendig ist.
Toleranzmanagement als Kostenbremse
Das sogenannte „Angst-Tolerieren“ ist im Maschinenbau weit verbreitet. Aus Unsicherheit über die spätere Einbausituation werden einfache Halter mit Passungen (z.B. H7) oder engen Lagetoleranzen versehen, die funktional nicht erforderlich sind.
- ISO 2768-m vs. -c: Für viele C-Teile (z.B. einfache Abdeckungen oder Distanzstücke) ist die Allgemeintoleranz „mittel“ (m) bereits überqualifiziert. Der Wechsel auf „grob“ (c) erlaubt in der Fertigung höhere Vorschübe und reduziert die Ausschussquote messbar.
- Oberflächengüte: Eine gefräste Oberfläche mit Ra 3,2 ist der Standard moderner Werkzeuge. Die Forderung nach Ra 1,6 oder Ra 0,8 erfordert oft einen separaten Schlichtgang oder gar Schleifprozesse, was die Bearbeitungszeit verdoppeln kann. Konstrukteure müssen lernen, „Luftflächen“ (Flächen ohne Kontaktpartner) roh zu belassen.
Werkstoffgerechte Auslegung
Nicht jeder Stahl ist gleich. S355 (St52) bietet zwar höhere Festigkeiten als S235 (St37), ist aber oft unnötig, wenn das Bauteil ohnehin überdimensioniert ist. Bei Drehteilen ist der konsequente Einsatz von Automatenstählen (z.B. 11SMn30) ein Muss, sofern keine Schweißbarkeit gefordert ist. Der kurzbrechende Span dieser Legierungen ermöglicht erst eine mannlose Fertigung, da Spänestau vermieden wird.
2. Supply Chain und Fertigung: Prozessstabilität vor Hochleistung
Bei komplexen Bauteilen kämpft man um Sekunden in der Hauptzeit (Zerspanung). Bei einfachen Werkstücken aus Metall hingegen liegt der Kampf in der Nebenzeit (Rüsten, Handling). Wenn das Fräsen nur 90 Sekunden dauert, darf das Einspannen keine 5 Minuten kosten.
Spanntechnik und Rüststrategien
Die Einzelteilfertigung im Schraubstock ist für einfache Serienteile der wirtschaftliche Tod. Moderne Fertigungsstrategien setzen auf:
- Turmspannsysteme: Auf einem Spannturm werden 10, 20 oder mehr Teile gleichzeitig gerüstet. Dies verteilt die Werkzeugwechselzeiten auf eine ganze Charge und ermöglicht längere Maschinenlaufzeiten ohne Bediener-Eingriff.
- Nullpunktspannsysteme: Das Rüsten der Vorrichtung erfolgt außerhalb der Maschine hauptzeitparallel. Der Wechsel in der Maschine dauert nur Sekunden. Dies erhöht die Spindellaufzeit drastisch.
- Vakuumspannung: Für großflächige, einfache Platten ist Vakuum oft die schnellste Spannmethode, da keine Spannpratzen stören und die Platte in einer Aufspannung komplett konturgefräst werden kann.
CAM-Strategien für einfache Geometrien
Auch bei simplen Teilen lohnt sich der Einsatz moderner CAM-Strategien. Trochoidales Fräsen (Wirbelfräsen) ermöglicht es, Nuten oder Taschen mit voller Schnitttiefe und hohen Schnittgeschwindigkeiten zu erzeugen, während die Schnittkräfte niedrig bleiben. Dies schont das Werkzeug und erlaubt den Einsatz günstigerer Fräser. Zudem sind einfache Werkstücke ideal für die Automatisierung: Da die Geometrien robust sind, eignen sie sich perfekt für das Beladen durch Roboterzellen in der „Geisterschicht“ (unbemannte Nachtschicht).
Logistik und Beschaffung
In der Supply Chain einfacher Metallteile gilt: Prozesskosten schlagen Teilekosten. Die Bestellung eines simplen Bolzens darf im Einkauf keine manuelle Arbeit verursachen. Kanban-Systeme oder VMI (Vendor Managed Inventory) sind hier Industriestandard. Die physische Verfügbarkeit am Montageort ist wichtiger als der niedrigste Preis auf der dritten Nachkommastelle, denn das Fehlen eines C-Teils stoppt die Auslieferung der gesamten Maschine.
3. Betrieb und Energieeffizienz: Die Physik der Masse
Ist das einfache Werkstück verbaut und die Maschine in Betrieb, wird oft vergessen, welchen Einfluss es auf die Performance hat. Doch physikalisch gesehen summieren sich diese Teile zu einer relevanten Größe.
Dynamik und Massenträgheit
In hochdynamischen Anwendungen (Verpackungsmaschinen, Delta-Roboter, Handlingsysteme) zählt jedes Gramm bewegte Masse. Ein massiver Stahlhalter am Ende eines Hebels vergrößert das Massenträgheitsmoment quadratisch zum Abstand vom Drehpunkt ($J = m \cdot r^2$).
Das bedeutet: Die Servomotoren müssen größer dimensioniert werden, um die geforderte Beschleunigung zu erreichen. Dies treibt den Energieverbrauch in die Höhe und sorgt für mehr Abwärme im Schaltschrank. Auch bei einfachen Teilen lohnt sich daher ein „intelligenter Leichtbau“: Das Einbringen von Taschen oder Bohrungen zur Gewichtsreduzierung oder der Wechsel von Stahl auf hochfestes Aluminium (z.B. EN AW-7075) kann die Performance der gesamten Achse verbessern.
Steifigkeit und Schwingungsverhalten
Paradoxerweise sind es oft die einfachsten Teile, die Probleme machen. Ein zu schwach ausgelegter Montagewinkel (zu dünnes Blech, fehlende Versteifungsrippe) wirkt im System als Feder. Dies führt zu Eigenfrequenzen, die sich ungünstig mit der Maschinendynamik überlagern können. Das Resultat sind Vibrationen, Rattermarken am Endprodukt oder Regelungsprobleme der Antriebe.
Einfache Werkstücke müssen daher steifigkeitsoptimiert sein. Ein gekantetes Blechprofil ist bei gleichem Gewicht oft steifer als ein Flachstahl. Die richtige Platzierung von Schraubverbindungen ist hierbei essenziell, um Hebelwirkungen zu minimieren.
Wartung und Poka Yoke
Im operativen Betrieb zeigt sich auch die Servicefreundlichkeit. Einfache Teile fungieren oft als Schnittstelle oder Verschleißschutz (Opferbauteile). Konstruktiv muss sichergestellt sein, dass diese Teile „Poka Yoke“-sicher sind. Das bedeutet: Durch asymmetrische Bohrbilder oder Passstifte ist eine Falschmontage physikalisch unmöglich. Wenn ein Instandhalter nachts um 3 Uhr ein einfaches Leitblech tauschen muss, darf er nicht überlegen müssen, wie herum es eingebaut wird. Solche Details in der Konstruktion kosten nichts, erhöhen aber die Verfügbarkeit der Anlage (OEE) massiv.
Zusammenfassend lässt sich sagen: Die Einfachheit eines Metallwerkstücks bezieht sich nur auf seine Geometrie, nicht auf seine Bedeutung. Wer C-Teile mit derselben ingenieurtechnischen Sorgfalt behandelt wie A-Teile – von der smarten Tolerierung bis zur gewichtsoptimierten Dynamik –, hebt signifikante Potenziale in der Gesamteffizienz der Maschine.
