Bohrstangenhalter & Reduzierhülsen

Bei der Innenbearbeitung auf Drehmaschinen entscheidet oft nicht die Schneidplatte allein über die Qualität, sondern die Stabilität der gesamten Einspannung. Bohrstangenhalter und die dazugehörigen Reduzierhülsen bilden das kritische Bindeglied zwischen dem Werkzeugrevolver und der eigentlichen Bohrstange. Wer hier auf minderwertige Komponenten setzt oder physikalische Grundsätze ignoriert, kämpft schnell mit Vibrationen, schlechten Oberflächen und Maßabweichungen. Eine präzise Auswahl dieser Spannmittel ist der effektivste Hebel, um Rattermarken zu vermeiden und die Standzeit der Werkzeuge zu erhöhen.

Warum Bohrstangenhalter die Prozesssicherheit definieren

Die Innenbearbeitung ist physikalisch anspruchsvoller als das Außendrehen, da das Werkzeug hier systembedingt instabiler ist. Die Bohrstange wirkt wie ein Hebelarm, an dessen Ende Schnittkräfte angreifen, die das Werkzeug auslenken wollen. Der Bohrstangenhalter muss diese Kräfte aufnehmen und spielfrei in den Maschinenrevolver ableiten. Ein hochwertiger Halter minimiert die Schnittstellenverluste und sorgt dafür, dass die theoretische Steifigkeit der Bohrstange auch real zum Tragen kommt.

Neben der reinen Haltekraft spielt die Ausrichtung eine zentrale Rolle. Wenn die Mittenhöhe der Bohrstange nicht exakt stimmt, drückt das Werkzeug entweder unter den Schnittdruck (bei zu hoher Einstellung) oder reibt am Freiwinkel (bei zu tiefer Einstellung). Moderne Bohrstangenhalter bieten oft Justiermöglichkeiten oder sind so präzise gefertigt, dass bei Verwendung qualitätsgeprüfter Reduzierhülsen die Mittenhöhe automatisch stimmt. Abweichungen im Mikrometerbereich führen hier bereits zu signifikanten Standzeitverlusten der Wendeplatten.

Varianten von Haltern und Hülsen im Überblick

Um die richtige Komponente für Ihre Fertigung zu wählen, lohnt sich ein Blick auf die gängigen Bauarten. Die Schnittstelle zur Maschine (VDI, BMT oder Blockhalter) ist meist vorgegeben, doch bei der Werkzeugaufnahme selbst gibt es Spielraum. Eine bewusste Entscheidung hier spart später Rüstzeit und Ausschuss.

• VDI-Bohrstangenhalter (Form E1/E2): Der Standard auf vielen Drehmaschinen. Form E2 ist speziell für Bohrstangen ausgelegt und erlaubt oft eine interne Kühlmittelzufuhr.
• BMT-Halter (Base Mount Turret): Diese verschraubten Halter sind steifer als das VDI-System und eignen sich besonders für schwere Schruppbearbeitungen oder Hartdrehen.
• Reduzierhülsen (geschlitzt): Diese Hülsen umschließen die Bohrstange flexibel. Beim Anziehen der Schrauben im Halter wird die Hülse komprimiert und klemmt die Stange gleichmäßig.
• Reduzierhülsen (fester Anschlag/Bohrung): Hier wird die Bohrstange oft direkt durch Madenschrauben fixiert, die durch Öffnungen in der Hülse greifen. Dies bietet hohe Haltekräfte, kann aber bei falscher Handhabung die Stange beschädigen.
• Dämpfende Aufnahmen: Spezialhalter mit integrierten Dämpfungsmechanismen für extrem lange Auskragungen (über 4xD).

Die Funktion der Reduzierhülse bei der Innenbearbeitung

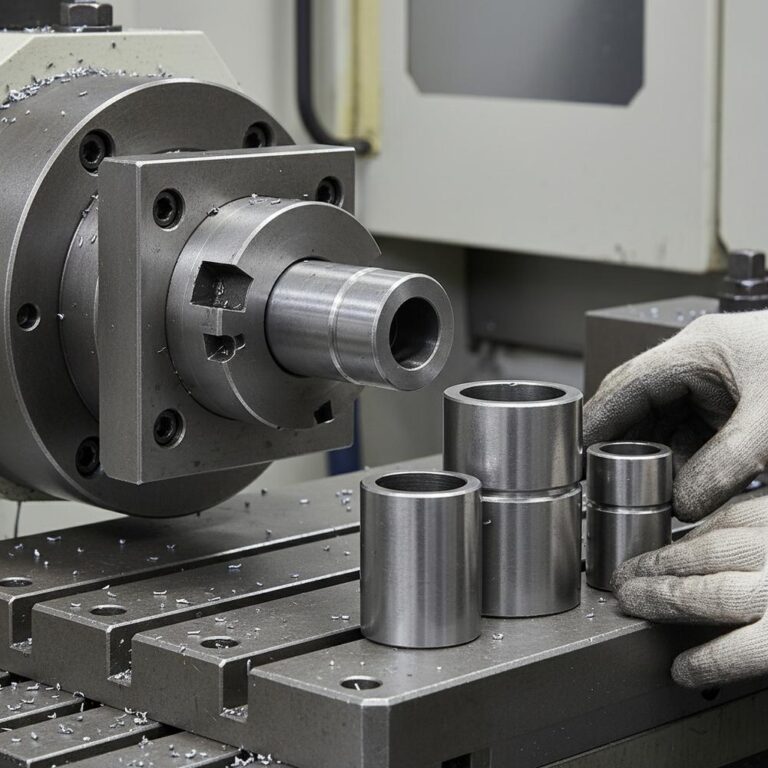

Reduzierhülsen sind weit mehr als einfache Adapterstücke, um eine 10-mm-Bohrstange in einen 32-mm-Halter zu bekommen. Ihre Hauptaufgabe ist die vollflächige Umschließung des Werkzeugschafts. Eine gute Hülse wirkt wie ein Korsett: Sie verteilt den punktuellen Druck der Klemmschrauben auf eine große Fläche. Das verhindert Einkerbungen am Schaft der Bohrstange und erhöht die Reibung, was wiederum ein Verdrehen oder Herausziehen des Werkzeugs unter Last verhindert.

Ein weiterer Aspekt ist die Dämpfung. Der Übergang zwischen zwei Materialien (Stange zu Hülse, Hülse zu Halter) bricht Schwingungswellen. Eine präzise gefertigte Hülse mit geringem Spiel (H7-Passung oder besser) absorbiert Vibrationen effektiver als eine direkte, aber punktuelle Klemmung. Billige Hülsen mit zu viel Spiel führen hingegen dazu, dass die Bohrstange „schwimmt“, was sofort an ratternden Geräuschen und schlechten Oberflächen erkennbar ist.

Kühlmittelzufuhr durch Halter und Hülse steuern

Bei der Innenbearbeitung ist der Abtransport der Späne das größte Problem. Stauen sich die Späne im Bohrloch, bricht die Schneide oder die Oberfläche wird zerkratzt. Daher ist die interne Kühlmittelzufuhr (IKZ) fast immer Pflicht. Der Bohrstangenhalter muss das Kühlmittel vom Revolverübergabepunkt leckagefrei in die Reduzierhülse und von dort in die Bohrstange leiten. Viele moderne Reduzierhülsen verfügen über entsprechende Nuten oder Bohrungen, die genau auf die Kanäle der Halter abgestimmt sind.

Achten Sie darauf, dass die Position der Hülse die Kühlmittelzufuhr nicht blockiert. Es gibt spezielle Hülsen mit Langlöchern, die eine variable Einstecktiefe der Bohrstange erlauben, ohne den Fluss zu unterbrechen. Bei der Bearbeitung von Sacklöchern ist Hochdruck-Kühlmittel (oft 20 bis 80 bar) entscheidend. Hierbei versagen einfache, undichte Hülsen oft, da der Druck am Werkzeug nicht ankommt, sondern am Halter entweicht. Dichtringe oder präzise Passflächen sind hier unverzichtbar.

Praxis-Checkliste gegen Vibrationen und Rattermarken

Treten trotz scheinbar korrekter Ausrüstung Probleme auf, liegt der Teufel oft im Detail der Montage. Bevor Sie Schnittdaten reduzieren und damit Zykluszeit verlieren, sollten Sie die Einspannung kritisch prüfen. Oft sind es kleine Montagefehler, die die Steifigkeit des Gesamtsystems kompromittieren.

• Auskraglänge minimieren: Spannen Sie die Bohrstange so kurz wie möglich ein. Jeder Millimeter Überhang potenziert die Vibrationsanfälligkeit.
• Sauberkeit prüfen: Sind Halter-Innenfläche und Hülsen-Außenfläche absolut frei von Öl, Fett und Spänen? Fett reduziert die Reibungshaftung drastisch.
• Schraubenreihenfolge: Ziehen Sie Klemmschrauben am Halter von hinten (revolverseitig) nach vorne an? Das zieht die Hülse satt in den Sitz.
• Hülsenposition: Sitzt der Bund der Reduzierhülse plan am Halter an? Ein Spalt deutet auf verkanteten Einbau oder Schmutz hin.
• Klemmfläche nutzen: Die Bohrstange sollte über die gesamte Länge der Hülse eingespannt sein, nicht nur auf den ersten paar Millimetern.

Fazit: Investition in hochwertige Spannmittel lohnt sich

Bohrstangenhalter und Reduzierhülsen werden im Einkauf oft als C-Teile behandelt, haben in der Fertigung jedoch den Status von A-Komponenten. Wer hier spart, zahlt später durch gebrochene Wendeplatten, Ausschuss und Maschinenstillstand drauf. Eine hochwertige Kombination aus präzisem Halter und passgenauer Reduzierhülse sorgt für die nötige Ruhe im Schnitt, ermöglicht höhere Schnittdaten und garantiert, dass das Kühlmittel genau dort ankommt, wo es benötigt wird.

Zukünftig wird der Trend noch stärker zu modularen Systemen und Schnellwechselsystemen gehen, die Rüstzeiten minimieren. Doch auch in der automatisierten Fertigung bleiben die physikalischen Grundlagen gleich: Nur eine steife, saubere und zentrische Einspannung ermöglicht dauerhaft präzise Drehergebnisse. Überprüfen Sie daher regelmäßig auch den Zustand Ihrer Halter und tauschen Sie verschlissene oder beschädigte Reduzierhülsen konsequent aus.
